Olá ! Meu nome é João Paulo Maida e bem-vindos ao blog Preciso Estudar Sempre.

Pare por um instante e reflita sobre a seguinte frase:

Uma classe deve ter somente um único motivo para mudar. (MARTIN, ROBERT; MARTIN MICAH)

Este é o princípio da responsabilidade única (Single-Responsibility Principle - SRP em inglês) e se você for um iniciante no mundo da programação e achar esta declaração estranha, não se espante. Este conceito não é banal e tampouco é ensinado na faculdade, logo sua reação é normal. Na verdade, são poucos os programadores que sabem do que estou falando e isto de fato é preocupante, visto que o conceito que iremos discutir aqui hoje forma um dos pilares do que realmente a orientação a objetos trata.

Voltando à frase, conseguiu pensar ? Conseguiu ver a quantidade de conhecimento preso em uma única frase ? Não !? Bem, minha meta é abrir sua mente para o verdadeiro desafio de se construir software orientado a objetos.

Análise a situação abaixo.

Figura 1 - Modelo de classes acoplado

A classe AbridorDeGarrafas tem como responsabilidade abrir garrafas, sejam elas com tampa metálica, usadas nas garrafas de cerveja, ou com rolha de cortiça, usadas nas garrafas de vinho. Os objetos Taverna e Adega dependem destes métodos para funcionar. Queremos realizar uma modificação na implementação do método de abrir garrafas com tampa metálica sem causar impacto no funcionamento do método que abre garrafas com rolha. Será que isto é possível ? Não é preciso muito tempo para ver que a resposta é não porque será necessário recompilar, retestar e reimplantar todo este modelo para que esta mudança não resulte em problemas posteriores.

Então como alterar algo sem mexer no que já funciona ? Lembre-se que hoje somente o objeto Adega depende de AbridorDeGarrafas, mas amanhã pode existir uma gama de objetos com esta mesma dependência. Então, o que fazer ?

Isto tudo acontece por um único motivo, a classe AbridorDeGarrafas possui mais de 1 responsabilidade e tal nos leva a um modelo altamente acoplado, onde as mudanças feitas em um método afetam o funcionamento do outro. Isso é péssimo e não pode continuar 👎. Tudo isto fere o princípio da responsabilidade única, então a pergunta que nos sobra é: como corrigir o problema ?

Simples ! Devemos separar as responsabilidades da classe AbridorDeGarrafas. Entenda como responsabilidade uma razão para mudar e aqui existem duas para isso, são elas: atender solicitações de abertura de garrafas com tampa metálica e atender solicitações de abertura de garrafas com rolha. Entender essa separação é crucial para a montagem de um design que é ao mesmo tempo robusto e flexível, mas separar não significa que uma classe só deve conter um único método. Ao contrário, ela pode conter quantos métodos quiser desde que todos estejam relacionados a mesma responsabilidade. A partir do momento em que identificamos uma nova responsabilidade, a separação deve acontecer. Eis como o nosso modelo fica.

Figura 2 - Modelo de classes altamente coeso

Agora temos duas classes, uma que só abre garrafas com tampa metálica e outra que só abre garrafas com rolha e cada uma possui um método chamado abrirGarrafa(). Não há mais necessidade de especificar no nome do método que aquela abertura de garrafa é com tampa metálica ou de rolha, pois o nome da classe já tem essa expressividade. É dedutível que o abrirGarrafa() da classe AbridorDeGarrafasComTampaMetalica só abre garrafas com tampa metalica. Dessa forma podemos realizar quais mudanças quisermos sem afetar o que já funciona e isto é ótimo 👍.

Contudo, ainda falta um ponto para se pensar. Sempre que identificarmos mais de uma responsabilidade ela deve ser separada ? Levantar essa dúvida a esta altura pode parecer antagônico, mas não é. Este princípio é um dos mais difíceis e todos os outros da plataforma S.O.L.I.D se remetem à ele, logo esta indagação faz sentido e para respondê-la devemos levar em conta o contexto. Se uma alteração implica em mudar o todo não há necessidade de separar responsabilidades, pois para aquele contexto aquilo consiste uma única responsabilidade. Profundo, não !? 😕

Considere o seguinte exemplo: suponha que ao invés da mudança ser na abertura de garrafas com tampas metálicas, ela seria a adição de um mecanismo que melhora o encaixe do abridor na garrafa. Realmente deveríamos separar as responsabilidades aqui visto que a alteração afeta o todo ? A resposta é não, logo não faz sentido. Não existe uma fórmula mágica para todas as situações, cada uma deve ser avaliada separadamente.

Chegamos ao fim de mais um post. Nas próximas publicações veremos mais princípios da plataforma S.O.L.I.D e como eles se complementam. Como já é de costume, se inscreva no blog e no canal do youtube para ficar por dentro das novidades, indique para seus amigos e compartilhe em suas redes sociais.

Até a próxima minha boa gente ! 😘

Leia nossa postagem anterior: O algoritmo de Dijkstra - Grafos

Dúvidas !? Sugestões ?! Críticas ou elogios ?!

Deixe aí nos comentários, envie um e-mail ou uma mensagem na nossa página do Facebook.

E-mail: precisoestudarsempre@gmail.com
Facebook: https://www.facebook.com/precisoestudarsempre/
Canal Preciso Estudar Sempre: https://www.youtube.com/channel/UCUoW8dS38rXr0a5jWU57etA

Referências

MARTIN, ROBERT; MARTIN MICAH; Agile Principles, Patterns and Practices in C#; 2006

Leia Mais ››

Olá ! Meu nome é João Paulo Maida e bem-vindos ao blog Preciso Estudar Sempre.

Você já pensou em alguma vez fazer uma daquelas viagens como mochileiro que você sai sem rumo de casa, só com mochila e dinheiro para a passagem do ônibus ? Seu destino final você decide a cada parada. Hoje você pode estar saindo do Rio de Janeiro e amanhã estar amanhecendo em alguma cidade do interior de Minas Gerais. A partir de lá você pode decidir ir para São Paulo, e de lá para o Mato Grosso. Em cada cidade que você pára, avalia quais podem ser seus destinos e quais são os mais baratos. Até porque para este tipo de viagem a grana é sempre curta.

Devo admitir que este tipo de aventura sempre foi um sonho para mim, mas acho que dificilmente um dia irei realizá-lo. Se você um dia já se aventurou de tal forma ou pensa em se aventurar, sabe que seria interessante ter uma relação das conexões das cidades baseadas em seus custos de transporte onde esses são baseados em suas distâncias, exemplo: ir do RJ para SP custa R$ 80, do RJ para MG custa R$60, de MG para MT custa R$30 e por aí vai. Com essa relação em mãos fica fácil decidir qual caminho tomar gastando pouco com passagem. Seria um sonho, não ?

Para nossa alegria e felicidade, este sonho sim é possível atingir. Mais uma vez a teoria dos grafos chega para salvar o dia com um algoritmo que nos dá exatamente a resposta que estamos procurando. Apresento o algoritmo de Dijkstra. A criação de Edsger Dijkstra é baseada na representação da matriz de adjacência de um grafo e não somente encontra o caminho mais curto a partir de um nó especificado até outro, como também os caminhos mais curtos do mesmo nó especificado até os outros (LAFORE, ROBERT).

Imaginemos a nossa viagem aventureira representada pela Figura 1 e não se prenda a detalhes de geografia.

Figura 1 - Mapa das cidades

Você está partindo do Rio de Janeiro e quer saber quais são os caminhos mais baratos para as próximas cidades, para assim chegar ao seu destino final pelo melhor caminho. Você sabe que em cada cidade que pára existe um agente da empresa de ônibus e que ele pode te informar os trajetos e tarifas. Então, você pega seu bloquinho (todo bom viajante deve ter um) e faz uma tabelinha com essa relação para que no final você tenha todas as informações “mastigadas”.

Tabela 1 - Tabela das viagens mais baratas

Então, assim como eu, você é um amante da teoria dos grafos e pensa: as cidades podem ser os vértices de um grafo e os trajetos entre elas as arestas. Eu sei que cada trajeto tem uma direção e um preço de passagem, então isso pode ser respectivamente a direção e o peso das arestas. No fim das contas, eu tenho um grafo ponderado orientado. Isso é ótimo !

É aí que entra o algoritmo de Dijkstra. Ele pega o seu grafo, analisa, e como resultado gera uma árvore. Esta árvore segue os conceitos básicos de uma árvore mas não é como uma árvore geradora mínima, a qual já vimos (clique aqui). Ela é diferente porque é montada levando em conta o somatório dos pesos a partir do nó inicial.

Abaixo estão relacionadas as etapas do algoritmo. Os detalhes de cada uma serão vistos mais à frente. Com o entendimento dessas etapas, entender o algoritmo em Java fica muito mais fácil.

Etapas do algoritmo:

Lembra da tabelinha da relação dos caminhos mais baratos ? Aqui ela toma a forma de um array, onde seu tamanho reflete a quantidade de vértices do grafo, cada posição representa um vértice e inicialmente é preenchido por completo com um valor muito grande (veremos o motivo disso mais à frente) que chamaremos de INFINITY. Chamaremos este array de array de menor caminho.
Após montado, o nó inicial, ou seja, nosso ponto de partida é analisado. São adicionados no array de menor caminho somente os vértices que são adjacentes ao nó inicial. Essa adição tem a forma de um objeto com informações sobre o vértice antecessor ao vértice analisado e o custo para chegar até ele. É necessário ter informações sobre o antecessor pois precisamos saber como chegamos ali (entenderemos esse ponto melhor a frente). Porque é assumido que estes vértices representam os melhores caminhos a partir do vértice inicial e podem ser inseridos no array de menor caminho ? A resposta é óbvia. Se os nós que são inseridos no array são aqueles adjacentes ao nó inicial, logo não existe nada que separe-os e assim se tornam os melhores custos neste trajeto. É importante citar que essas adições são feitas por cima dos valores que já existem em uma determinada posição do array.
Lembra que o resultado do algoritmo de Dijkstra é uma árvore ? Então, já podemos adicionar o primeiro nó (início) na árvore.
A partir dos nós restantes, verificamos 1 por 1 para averiguar qual tem o menor custo a partir do início.
Caso não haja nenhum é porque o nó inicial não tem conexões, ou seja, é inatingível ou todos já estão na árvore. Caso contrário, o nó com menor custo (adjacente ao inicial neste caso) é selecionado.
Uma vez selecionado, é adicionado na árvore e o array de menores caminhos é atualizado.
A atualização tem forma parecida com a adição citada no passo 2, ou seja, a mesma estrutura de objeto é citado. Consiste em analisar se o somatório de valores do início até o nó selecionado é menor que o valor já registrado. Isto deve ser feito por causa do passo 2.
Após esses passos terminados, o array de menor caminho está finalizado.

Após a aplicação do algoritmo, nossa tabela deverá ficar assim:

Tabela 2 -Tabela de viagens mais baratas preenchida

Através da Tabela 2 fica claro porque precisamos da informação do antecessor ? Com ela em mãos conseguimos refazer todo o caminho feito desde do nó inicial, ou seja, agora eu sei que o melhor caminho para a cidade de Bonito no estado do Mato Grosso do Sul é através de Ribeirão Preto em São Paulo e que o melhor caminho para este é via São Paulo capital, e para este o melhor é caminho é vir diretamente de Rio de Janeiro capital. Tudo mais claro agora não !?

Agora veremos a implementação desse algoritmo em Java e como já é de costume, é necessário dizer que é possível implementar este algoritmo em qualquer linguagem de programação. A linguagem Java foi escolhida somente por uma questão de afinidade.

O código abaixo é um dos mais difíceis já mostrados aqui no blog, mas não se espante que com calma tudo fica fácil. Não mostrarei o código inteiro aqui porque tal tornará a leitura complicada, visto que o que realmente importa são as três funções chave as quais compõem o algoritmo de Dijkstra.

findAllShortestPaths()

public void findAllShortestPaths(){
    int startTree = 0;
    vertexList[startTree].setIsInTree(true);                                //adiciono o primeiro vértice do grafo na árvore
    nTree = 1;                                                                //mudo o contador porque acabei de adicionar um nó na árvore

    for (int i=0; i<nVerts; i++) {                                            //inicializo o array de menores caminhos com as distâncias
        int distance = adjMat[startTree][i];                                //das adjacências do primeiro vértice
        shortestPathArray[i] = new ShortestPathObject(startTree, distance);
    }

    while (nTree < nVerts) {                                                        //até todos os nós estarem na árvore
        int shortestVertex = getMin();                                                //seleciona o vértice que tem o valor mínimo, essa função provê
        int shortestDistance = shortestPathArray[shortestVertex].getDistance();        //a direção que o algoritmo vai seguir

        if(shortestDistance == INFINITY){                                            //se todos forem infinito ou todos na árvore
            System.out.println("There are unreachable vertices");
            break;
        } else {
            currentVert = shortestVertex;
            startToCurrent = shortestDistance;
        }

        vertexList[currentVert].setIsInTree(true);                                    //coloca o vértice atual na árvore
        nTree++;                                                                    //mais um nó entrou na árvore
        updateShortestPathArray();                                                    //atualizo os valores mínimos
    }

    displayPaths();                                                                    //exibo todos os nós

    nTree = 0;                                                                        //limpa a ávore
    for (int i=0; i<nVerts; i++) {
        vertexList[i].setIsInTree(false);
    }
}

Aqui é onde acontece toda a mágica. Como existem muitos detalhes que devem ser vistos, esta função divide essa responsabilidade com duas outras funções: getMin() e updateShortestPathArray(). Tentei deixar o código o mais explicado possível através de comentários, nomes de variáveis e métodos. Por causa disso não me estenderei em explicações aqui.

getMin() e updateShortestPathArray()

private int getMin(){
    int shortestDistance = INFINITY;
    int shortestVertex = 0;

    for (int i=1; i<nVerts; i++) {                                                                    //passo por todos os nós
        if (!vertexList[i].isInTree() && shortestPathArray[i].getDistance() < shortestDistance) {    //analiso se o nó já está na árvore e se a distância dele
            shortestDistance = shortestPathArray[i].getDistance();                                    //é a menor. Se for, atualizo as variáveis
            shortestVertex = i;
        }
    }
    return shortestVertex;
}

private void updateShortestPathArray(){
    int column = 1;
    while (column < nVerts) {                                                        //percorre todas as colunas da "tabelinha"
        if (vertexList[column].isInTree()) {                                        //se a coluna da "tabelinha" já estiver na árvore não há
            column++;                                                                //de atualizar sua entrada no array de valores mínimos
            continue;
        }

        int currentToTarget = adjMat[currentVert][column];                            //variável que guarda o valor da distância do nó atual(RJ) até um nó de destino que não está na árvore, nem sempre esse vértice de destino tem uma conexão de fato
        int startToTarget = startToCurrent + currentToTarget;                        //variável que guarda a distância total do início até o destino
        int shortestDistance = shortestPathArray[column].getDistance();                //recupera o valor do array de valores mínimos

        if (startToTarget < shortestDistance) {                                        //essa comparação é essencial pois se não há uma conexão de fato entre dois vértices, a soma total será INFINITY + algum valor de aresta e este é menor que somente INFINITY, logo não há necessidade de atualização nesse caso.
            shortestPathArray[column].setParentVert(currentVert);                    //caso a soma seja de valores que realmente possuem conexão (RJ-SP-RP-BN) ela será menor que INFINITY e logo há porque atualizar
            shortestPathArray[column].setDistance(startToTarget);
        }
        column++;
    }
}

Entender o que essas funções fazem é essencial para um entendimento total da implementação do algoritmo. Elas possuem tanta importância quanto a função findAllShortestPaths(). Basicamente, a função getMin() decide a direção de exploração no grafo escolhendo o nó com o melhor (menor no nosso caso) custo possível que ainda não está na árvore. Outro detalhe importante é que a ação de adicionar um vértice do grafo em uma árvore apartada é o fator determinante para que aquele vértice não seja mais analisado pelo algoritmo.

A função updateShortestPathArray() atua na atualização do array de menores caminhos e avalia se o custo de um trajeto inteiro vale a pena ou não de ser computado como ou não como um melhor caminho. Sem essa função não teríamos os resultados que tanto desejamos. No fim das contas, o que esperamos é a Tabela 2, já mostrada acima, e a Figura 3 que representa a árvore gerada pelo algoritmo.

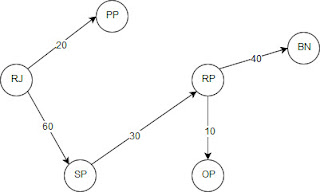

Figura 3 - Árvore montada pelo algoritmo de Dijkstra

Com isso fechamos a série Grafos do blog. Se olharmos para trás veremos que falamos e aprendemos muito. Começamos de forma humilde para que no fim pudéssemos fechar de forma triunfal. E a idéia sempre foi essa, discutir e aprender cada vez mais. Se você chegou até esse ponto da leitura fico feliz, espero ter feito a diferença e agradado.

Até a próxima minha boa gente ! 😘

Leia nossa postagem anterior: Você já parou para pensar sobre controle transacional ?

Download do código-fonte
Github: https://github.com/PrecisoEstudarSempre/Graphs.git

Dúvidas !? Sugestões ?! Críticas ou elogios ?!

Deixe aí nos comentários, envie um e-mail ou uma mensagem na nossa página do Facebook.

E-mail: precisoestudarsempre@gmail.com
Facebook: https://www.facebook.com/precisoestudarsempre/
Canal Preciso Estudar Sempre: https://www.youtube.com/channel/UCUoW8dS38rXr0a5jWU57etA

Referências

LAFORE, ROBERT; Estruturas de Dados e Algoritmos em Java; 2004
